AOX-L-50~80直行程电动执行器
  • AOX-L-50~80直行程电动执行器

AOX-L-50~80直行程电动执行器

  • 外 壳:硬质铝合金

  • 防护等级:IP67(可选IP68)

  • 推 力 :5000~8000N

    行 程:40mm~60mm

  • 速 度:1mm/S

    功 能:智能型(ICU)、非侵一体化(SRCU)、调节型(PCU)、开关型

  • 环境温度:-25℃~+70℃(可选-30℃、-40℃、-60℃)

  • 性能特点
  • 技术参数

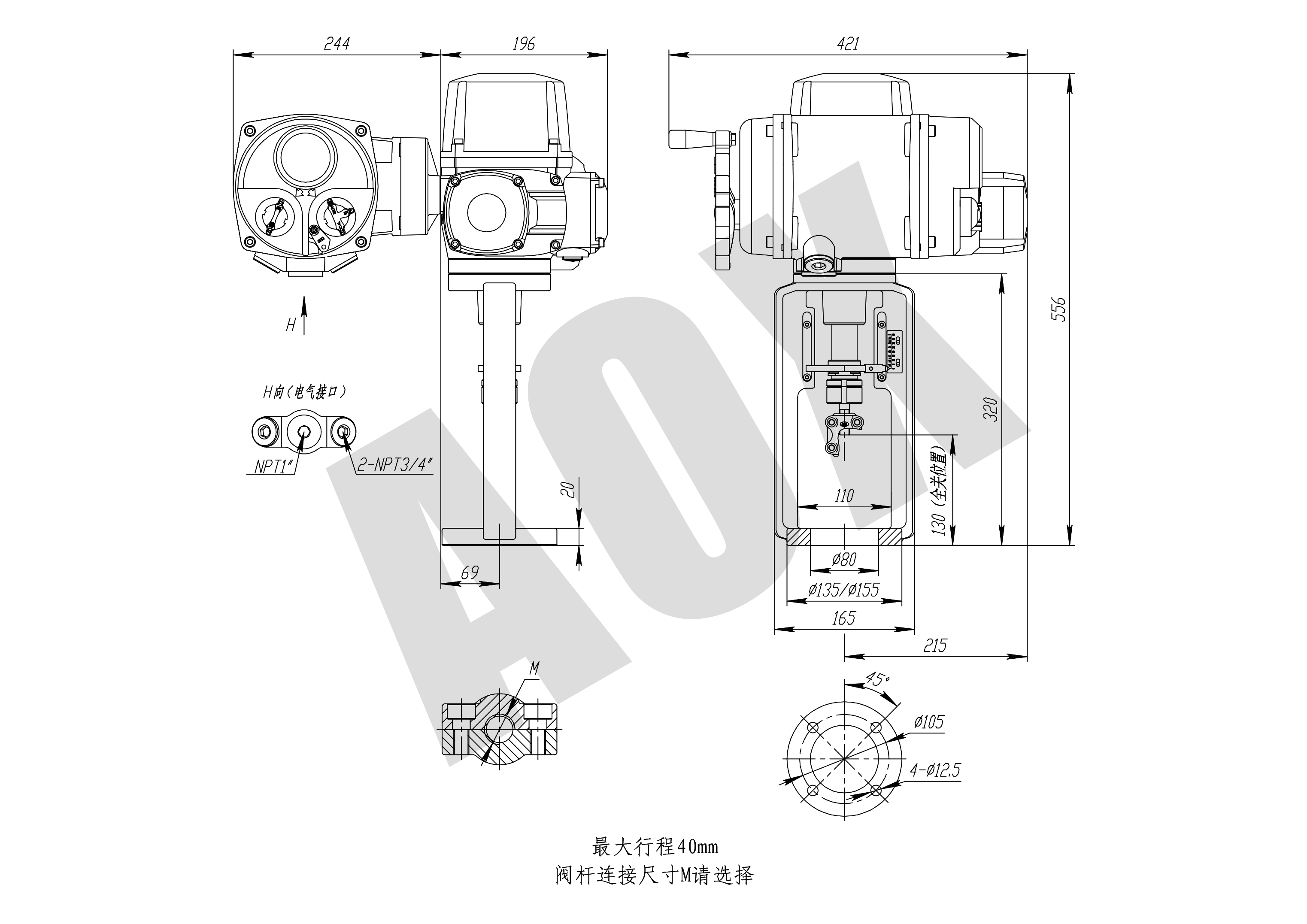

  • 外形尺寸
  • 线路图

一、产品概述

“AOX-L”系列产品是新一代直行程产品,我们做了诸多创新,拥有了三项发明专Li及多项外观及实用新型专Li。它采用模块化设计,具有丰富地可拓展性功能,适用于多种阀门及同类产品。如闸阀、截止阀、调节阀等,广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控等各行业中。它以AC380V/220V/110V交流电源为驱动电源,以开关量、模拟量或数字作为控制信号,可使电动阀门运动到所需位置,实现其自动化控制。“AOX-L”系列推力选择范围,其推力值由3000-30000N,还可以通过不同的支架来匹配相应的阀门。

二、性能特点

2.1壳体

壳体为硬质铝合金,经阳Ji氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,有IP68可选择。

2.2电机

采用全封闭鼠笼式电机,具有体积小、扭矩大、惯性力小等特点。绝缘等级为H级,内置过热保护开关,可防止损坏电机。

2.3手动结构

手轮的设计保证安quan可靠、省力、体积小。带手、自动离合功能。在停电情况下,可切换Zhi手动状态,进行手轮 操作阀门,在电机旋转的瞬间自动解除手轮啮合,确保人员安quan。(注:在不通电的状况下,电动执行器将保持手动状态)

2.4刻度表

刻度表安装在支架上,观察更方便直观。

2.5干燥器

用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。

2.6限位开关

电子双重限位。行程可调,安quan可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精zhun并方便地设定位置。(智能一体化产品,无需此功能)

2.7自锁

精密的螺杆螺母可传输大扭矩,效率高,噪音低(<50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠,无需再加油。

2.8防脱螺栓

拆除外壳时,螺栓附在壳体上,不会脱落。

2.9安装

底部安装尺寸符合ISO5211标准,如阀门安装尺寸与其不符,则另行设计。

2.10线路

控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有Xiao满足各种附加功能的要求。(可根据客户要求另行加工)

2.11智能模块

采用集成度高、功耗低的单片机和模拟电路混合的控制板,全金属外挂式安装,使执行器电机热源与控制板有Xiao隔离,很大程度上提高了软件和硬件的抗干扰性能和耐温性。

2.12阀位数字显示

执行器在打开或关闭过程中,阀位的变化在液晶屏上以大数字方式实时显示。
