AOX-L直行程电动执行器

关注次数:
AOX-L直行程电动执行器

1、产品概述

“AOX-L系列产品是新一代直行程产品,我们做了诸多创新,拥有了三项发明专利及多项外观及实用新型专利。它采用模块化设计,具有丰富地可拓展性功能,适用于多种阀门及同类产品。如闸阀、截止阀、调节阀等,可广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控等各行业中。它以308V/220V/110V交流电源为驱动电源,以开关量、模拟量或数字为控制信号,可使阀门运动到所需位置,实现其自动化控制。“AOX-L系列推力选择范围,其推力值由800-30000NM,还可以通过不同的支架来匹配相应的阀门。

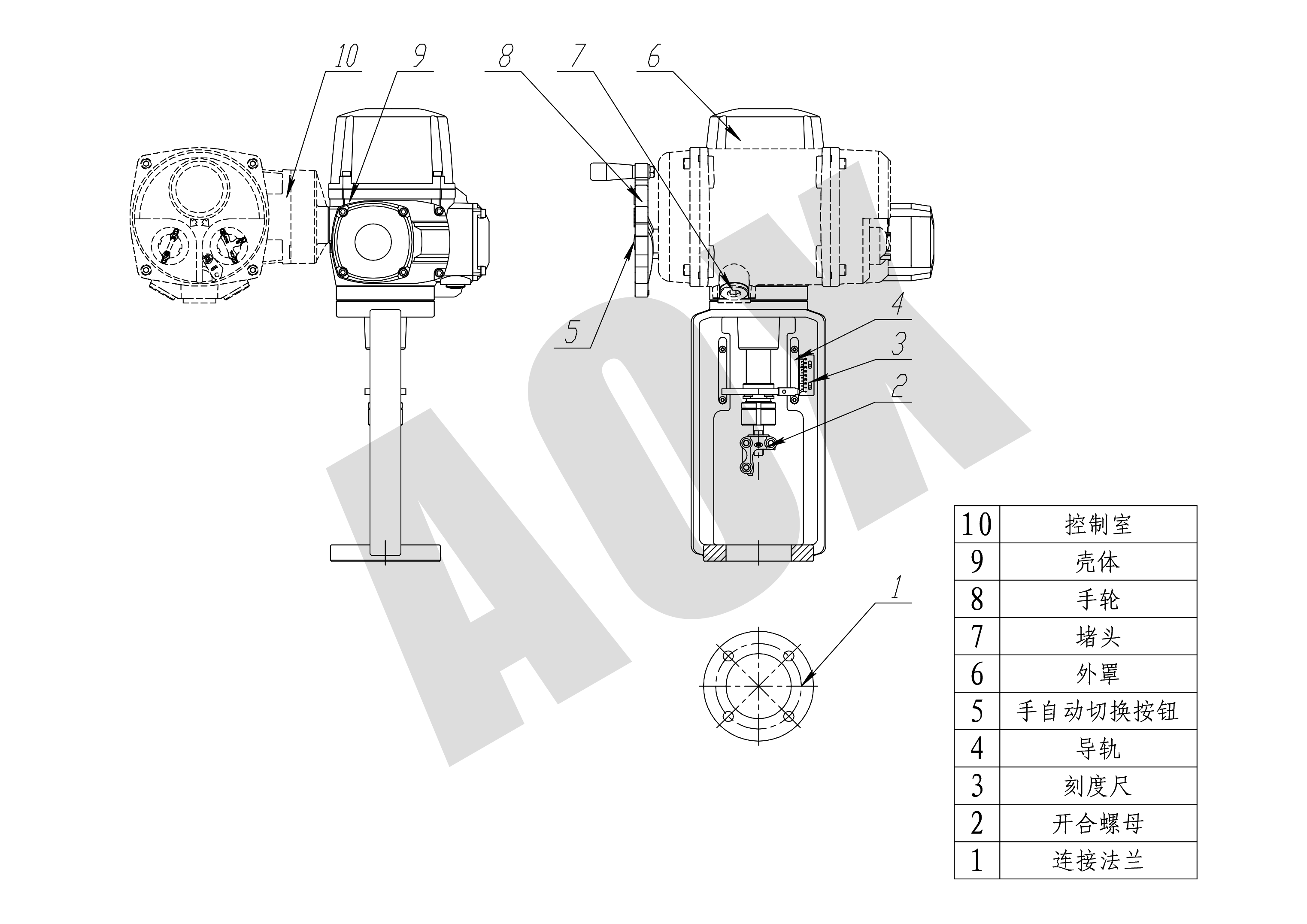

2、性能特点

2.1壳体

壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP65,NEMA4和6,并有IP67。

2.2电机

全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止损坏电机。

2.3手动结构

    手轮的设计保证安全可靠、省力、体积小。带手、自动离合功能。在停电情况下,可切换至手动状态,进行手轮操作阀门,在电机旋转的瞬间自动解除手轮啮合,确保人员安全(注:在不通电的状况下,电动执行器将保持永久手动状态。)

2.4刻度表

刻度表安装在支架上,更直观,观察更方便。

2.5干燥器

用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。

2.6限位开关

电子双重限位。行程可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置。(智能一体化产品,无需此功能)

2.7自锁

精密的螺杆螺母可高效传输大扭矩,效率高,噪音低(最大50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠,无需再加油。

2.8防脱螺栓

拆除外壳时,螺栓附在壳体上,不会脱落。

2.9安装

底部安装尺寸符合阀门标准,如阀门安装尺寸与其不符,则另行设计。

2.10线路

控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。(可根据客户要求另行加工。)

2.11智能模块

采用集成度高、功耗低的单片机和模拟电路混合的控制板,采用全金属外挂式安装,使执行器电机热


   源与控制板有效隔离,很大程度上提高了软件和硬件的抗干扰性能和耐温性。

2.12阀位数字显示

执行器在打开或关闭过程中,阀位的变化在液晶屏上以大数字方式实时显示。

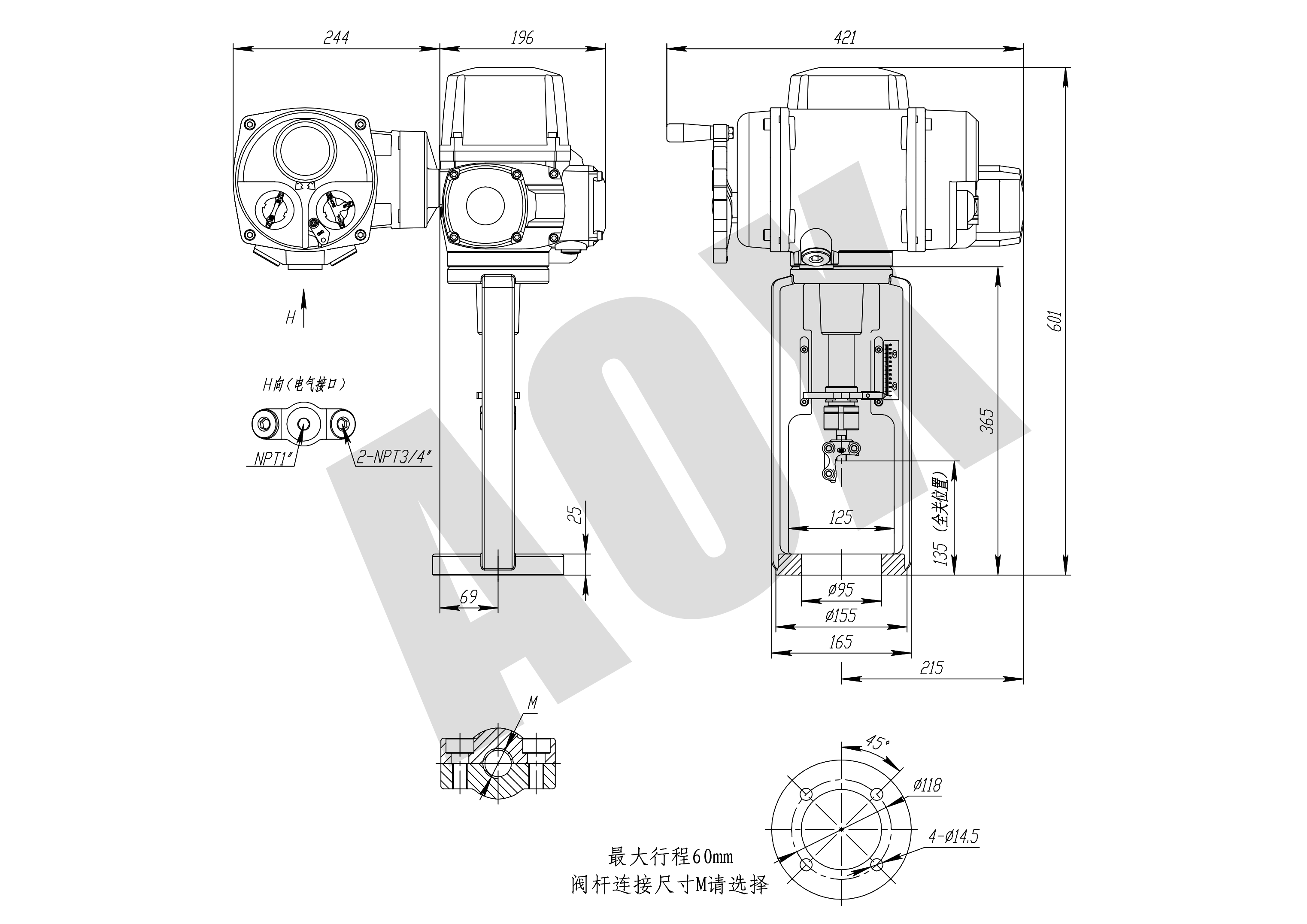

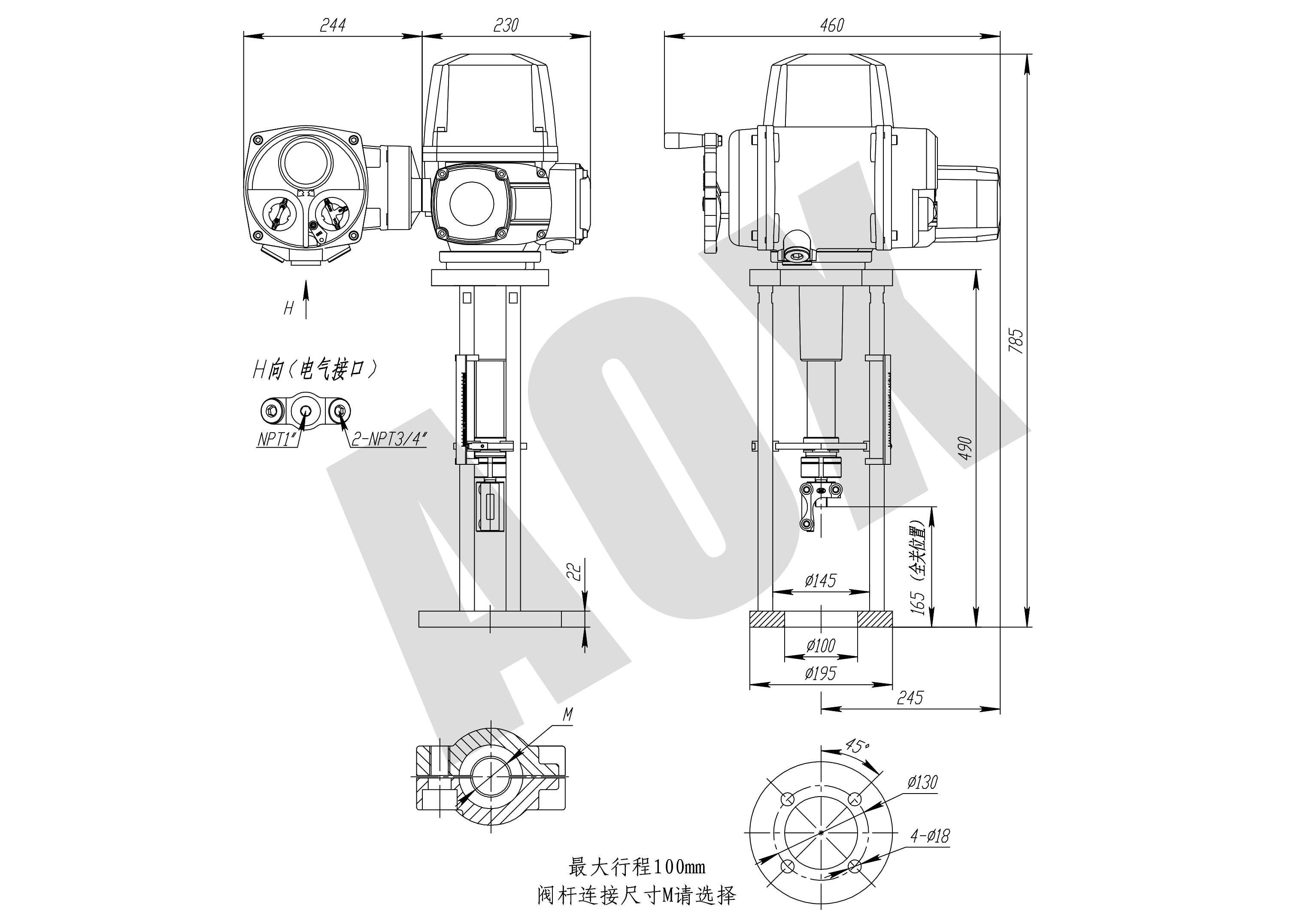

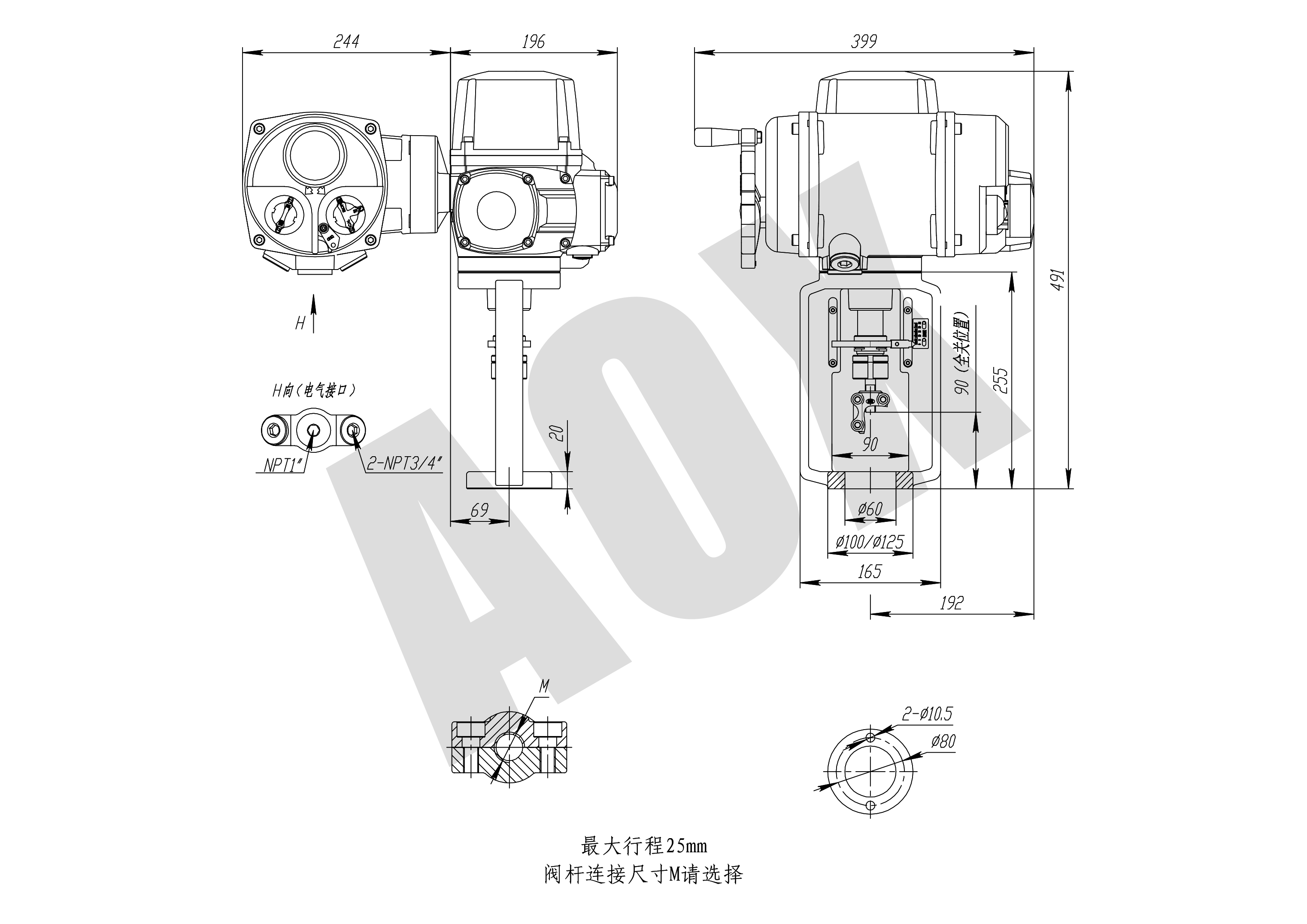

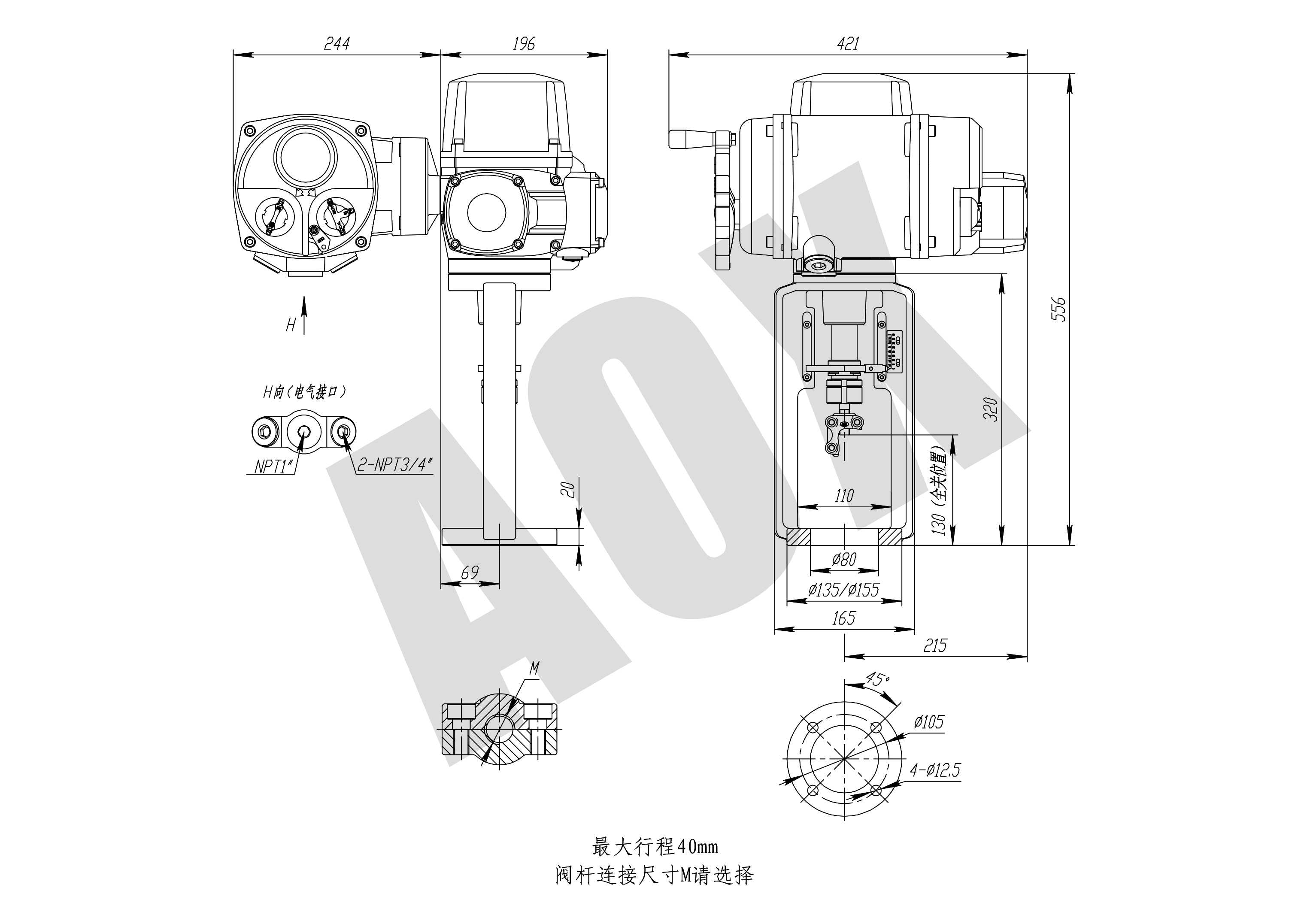

3、主要技术参数,标准件



3.1 AOX-L系列直行程电动执行器技术参数

型号

推力

速度

最大行程

功耗

额定电流(A)

重量

N

mm/S

mm

W

220V/50HZ/1PH

Kg

AOX-L-30

3000

1.5

25

30

0.31

17.5

AOX-L-50

5000

1.5

40

45

0.42

19

AOX-L-80

8000

1.5

60

60

0.62

19.5

AOX-L-100

10000

1.5

60

60

0.68

19.5

AOX-L-160

16000

1.5

100

90

0.85

33

AOX-L-200

20000

1.5

100

90

0.87

33

AOX-L-250

25000

1.5

100

120

1.22

33

AOX-L-300

30000

1.5

100

120

1.28

33

3.2标准件技术参数

外壳

防水级别 IP65,NEMA4 and 6

电机电源

110/220V AC 1Phase,380/440VAC 3 Phase(可选)

控制电源

220V AC 1Phase,50/60 Hz, ±10%

电机

鼠笼式异步电机

限位开关

2 X 开(Open)/关(Close), SPDT,250V AC 10A

辅助限位开关

2 X 开(Open)/关(Close), SPDT,250V AC 10A

失速防护/操作温度

内置热保护,开120℃ ±5℃ /关 97℃  ±5℃

指示器

连续的位置指示

手动操作

机械离合机构

自锁装置

螺杆提供自锁

干燥器

30W (110/220V AC)

接线孔

2 × M18*1.5

环境温度

-30℃--+70℃

润    滑

铝基润滑脂(EP 型)

材    料

钢,铝合金,铝青铜,聚碳酸脂

环境温度

最大(Max) 90% RH

非凝结

抗震性能

X Y Z 10g,0.2~34 Hz,30分钟

外 涂 层

干粉,环氧聚酯

3.3性能参数

1

电动机电源控制

可控硅换向继电单元

2

电机负荷类型

S2-30min(开关型),S4-25%(调节型)

3

控制信号

输入输出4-20mADC、1-5VDC、0-10VDC

4

灵敏度(死区)

0.3%~2.5%

5

输入输出阻抗

250Ω、750Ω

6

集合报警信号

相序错误或丢失,电机过热保护跳闸(过热保护开关)

7

现场控制

选择开关 现场 – 停止 – 远程(可以加锁),旋钮:开 – 关,显示屏



3.4可选规格

1

电位计(1K-10K)

AOX-L 系列

2

比例控制单元(输入,输出4-20mA DC)

AOX-L 系列

3

现场控制单元(过程控制开/停/关选择开关)

AOX-L 系列

4

直流电机(24V DC)

AOX-L 系列

5

防水外壳(IP65,10M,250HR)

AOX-L 系列

6

反向电磁控制和传送集成电机启动器

AOX-L 系列

7

电流位置传感器(输出4-20mA DC)

AOX-L 系列

8

耐高温执行器(-10℃~+100℃)

AOX-L 系列

9

耐低温执行器(-40℃~+70℃)

AOX-L 系列

10

低速执行器

AOX-L 系列

11

总线控制

AOX-L 系列
