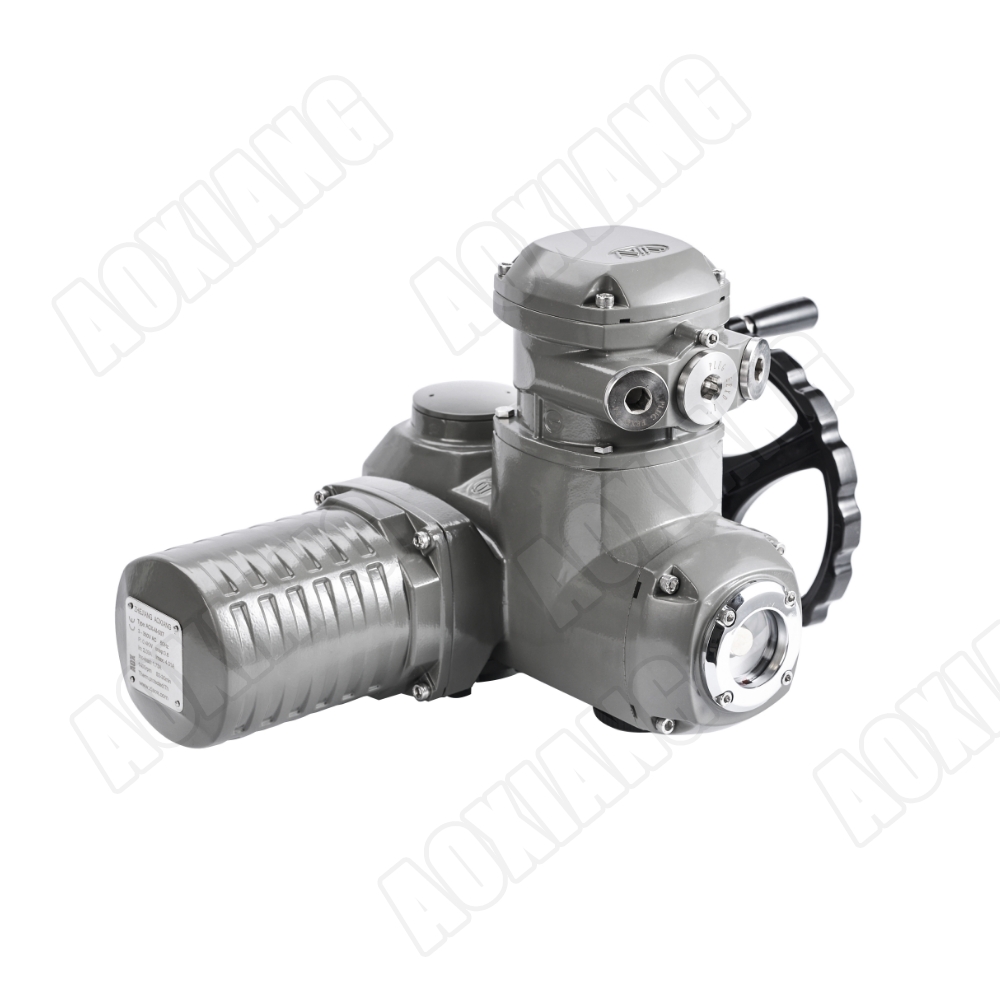

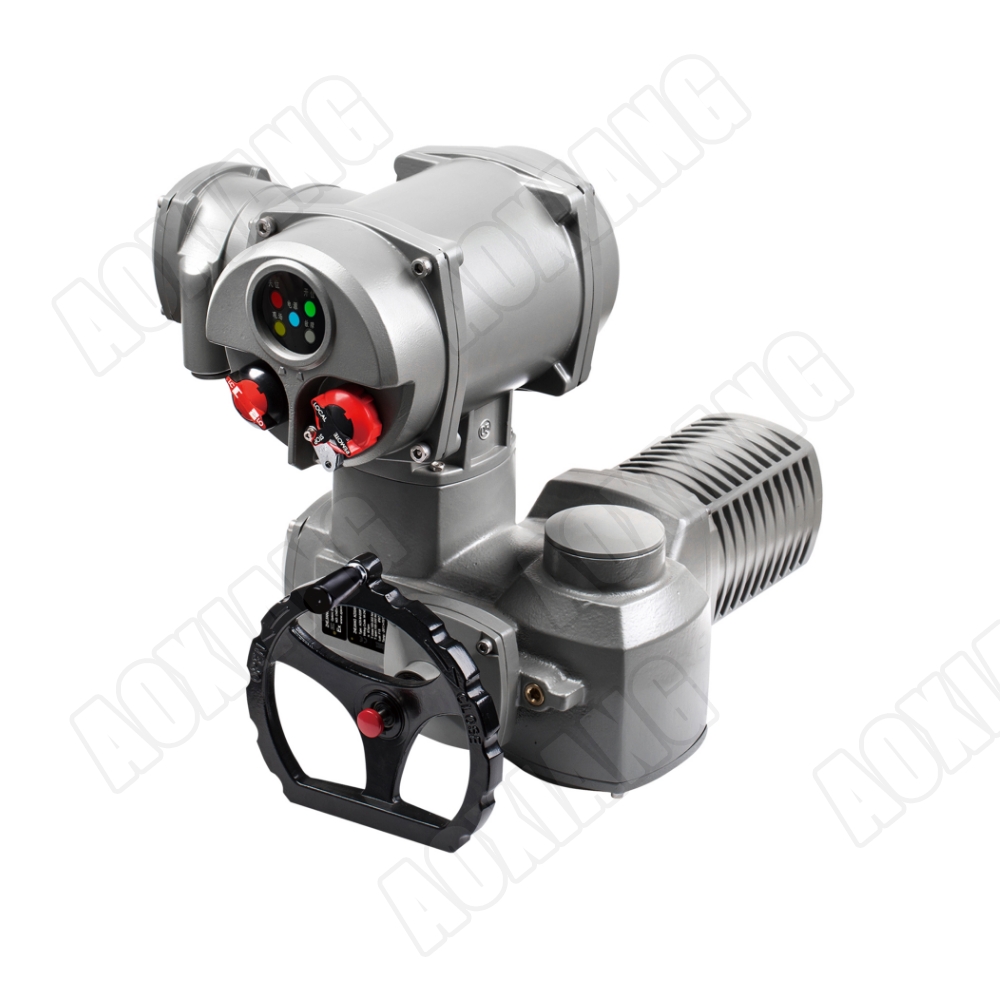

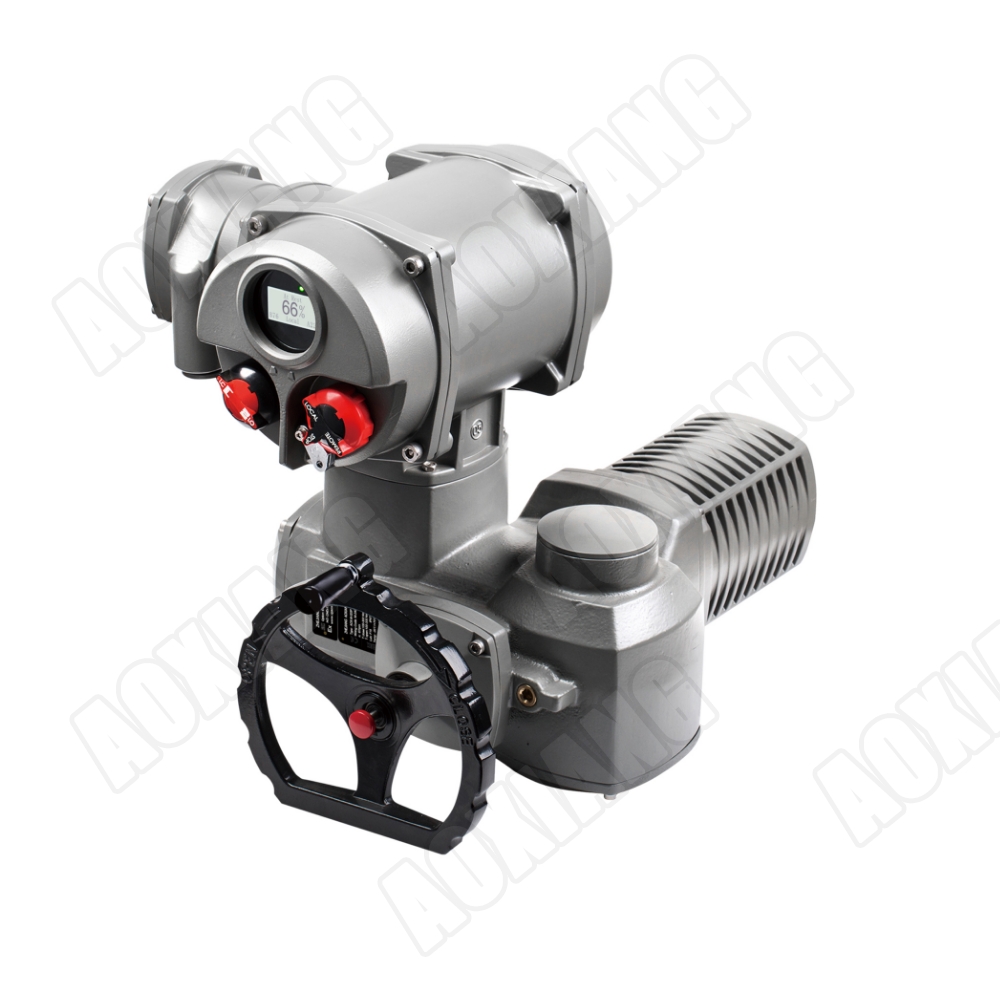

AOX-M多回转电动执行器

关注次数:
AOX-M多回转电动执行器

1、产品概述

AOX-M”系列电动执行器用于控制多种阀门及其他同类产品,如蝶阀、球阀、闸阀、截止阀、调节阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制。“AOX-M”系列有着非常大的扭矩选择范围,扭矩值由15-1200NM,速度从40-140RPM,还可以配置不同的“AOX-M”阀门齿轮箱,大大拓展扭矩范围或者多回转执行器可变为部分回转、拐臂式、线性执行器,可为多种要求找到适合的系列类型。(该产品已获得CE与防爆认证证书,产品质量具有保障)

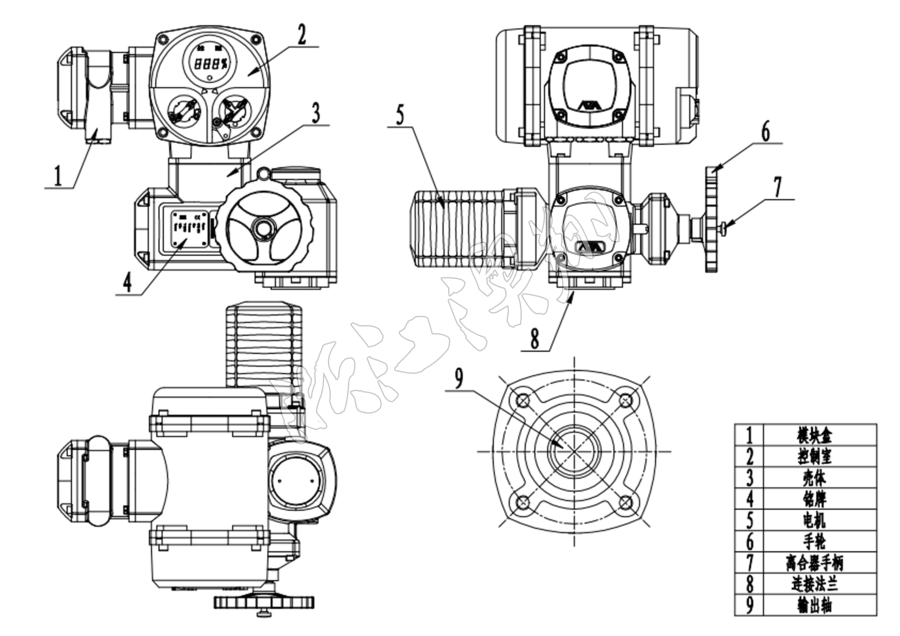

2、性能特点

2.1壳体

    主壳体为铸铁材质,输出更稳定,其余部分为铝合金材质,重量更轻。在执行器表面喷涂环氧树脂,且都要经过中间涂层12道工序防护处理,耐腐蚀性强,防护等级为IP68NEMA46

2.2电机

全封闭鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止过热损坏电机。

2.3润滑

采用油浸式,在高强度,大温差,大力距的情况下,能提供绝佳的润滑与冷却,油品更稳定

2.4接线端子箱

   双密封保护设计的端子箱内在打开接线端子箱盖进行现场接线时,单独密封的端子箱也保证电动装置内电器部分的密封完整性。执行器的电机和控制单元的连接通过29针的端子连接。

2.5阀门控制

   淘汰了传统的电位器测试阀位,而采用绝对编码器,提供了精准位置信号,作为选配的18位光电绝对编码器在执行器停电时不需要电池就可精确可靠的记录阀位。

2.6红外线设定

   通过LED液晶显示屏,可对执行器进行全部设定和诊断,无需在现场打开电气箱盖而暴露内部的控制电路,设定器与窗口的有效对话距离为1-1.5米,通过软件,可利用手机,PDA,笔记本电脑的红外功能和执行器通信。

2.7就地控制

   现场控制开关和锁扣式现场/停止/远程选择器为无贯通轴的磁性开关,通过作用执行器的内部霍尔开关进行控制,保证了执行器的密封防潮及特定现场不允许开盖的问题的要求。

2.8手动结构

手轮的设计保证安全可靠、省力、体积小。停电时,通过操作手轮中间的红色按钮使电机与执行器连接断开,启动手动操作。因为在电机和操作轴之间进行手自动离合,即使执行器在最大扭矩值下也很容易转为手动操作。在启动电机后,自动脱离手动操作。在执行电机操作时手轮不工作(注:在不通电的状况下,电动执行器将保持永久手动状态。)

2.9干燥器

用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。

2.10扭矩开关

提供过载保护,在阀门卡涩,有异物时,自动断开电机电源,更有效的保护阀门和电动执行器不受损坏,力矩在一定的范围内可调。

2.11自锁

精密的蜗轮蜗杆机构可高效传输大扭矩,效率高,噪音低(最大50分贝),寿命长,且有自锁功能,防止反转,传动部分稳定可靠。

2.12防脱螺栓

拆除外壳时,螺栓附在壳体上,不会脱落。外部螺丝均采用304不锈钢材质。

2.13安装

底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。

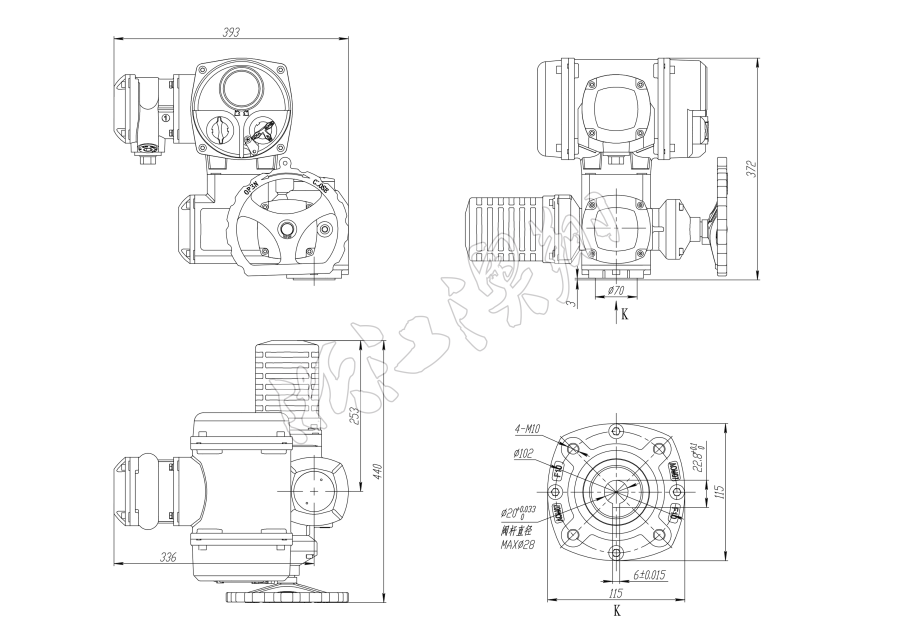

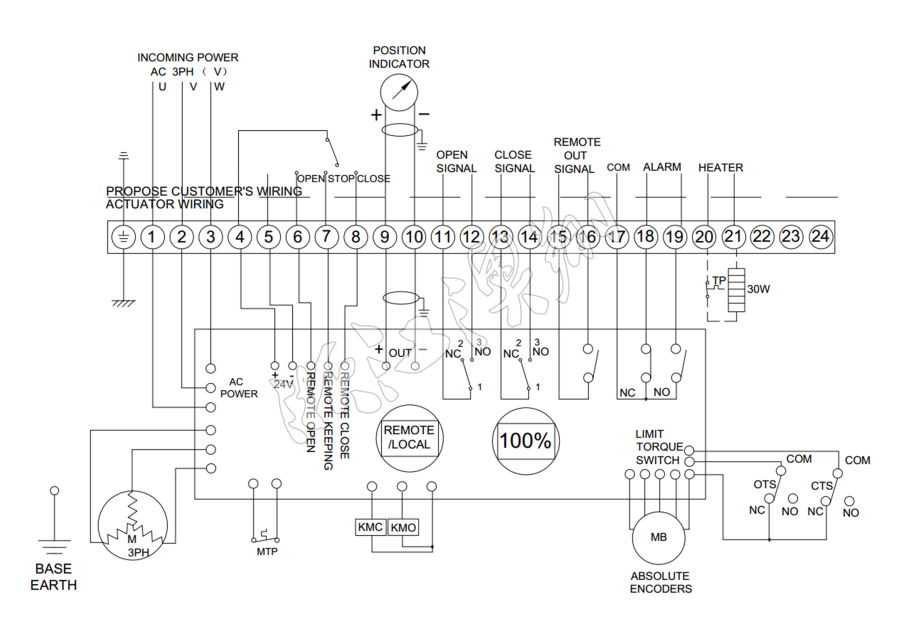

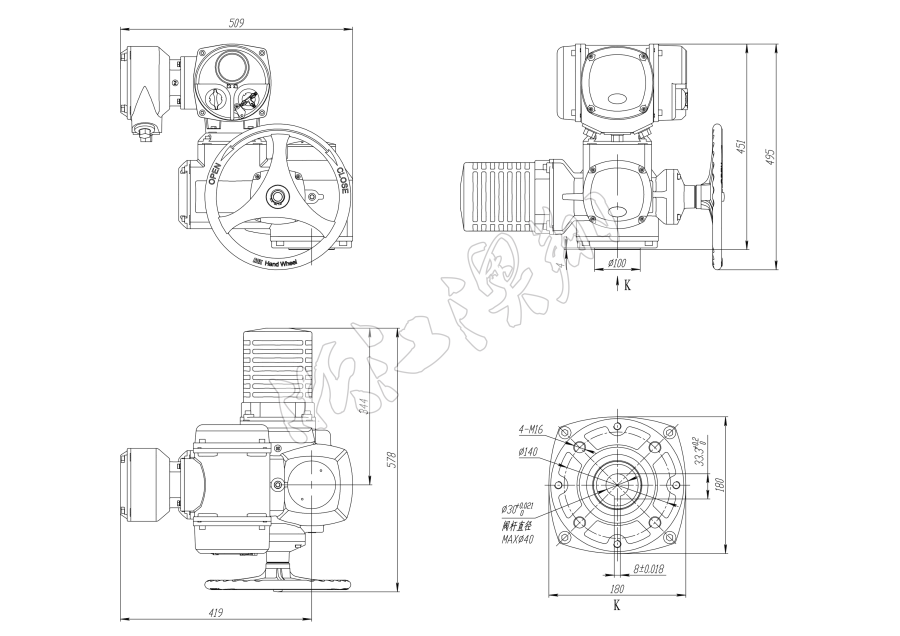

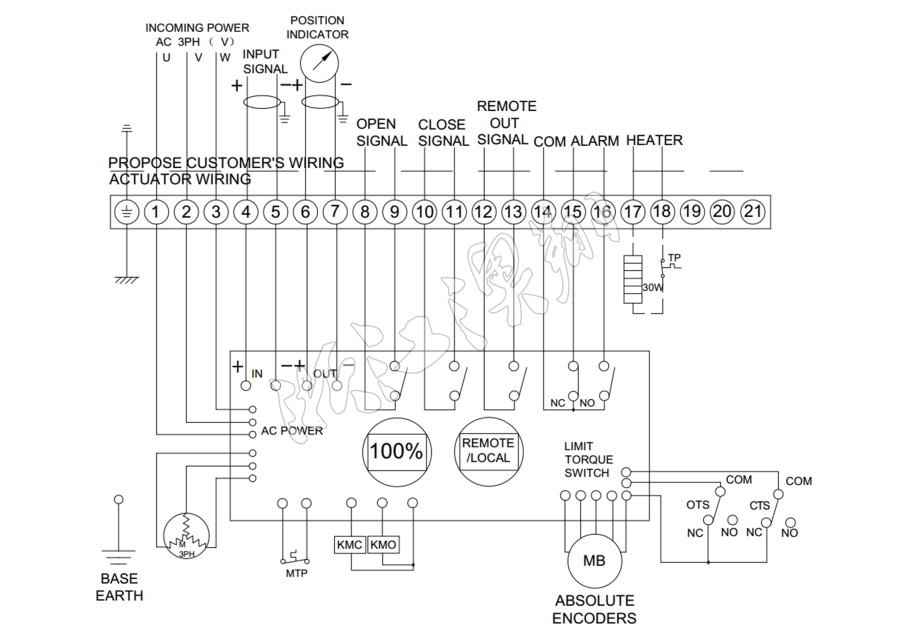

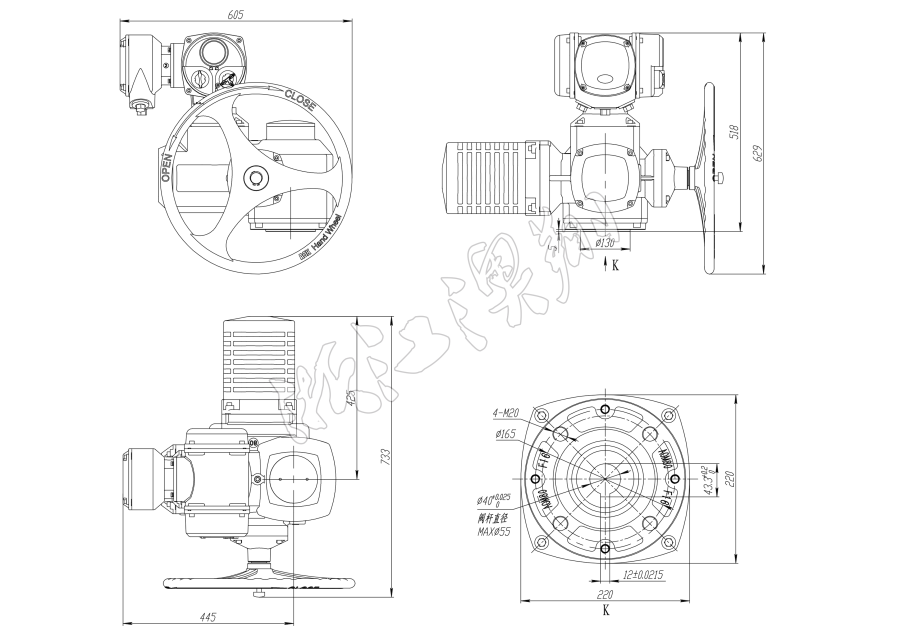

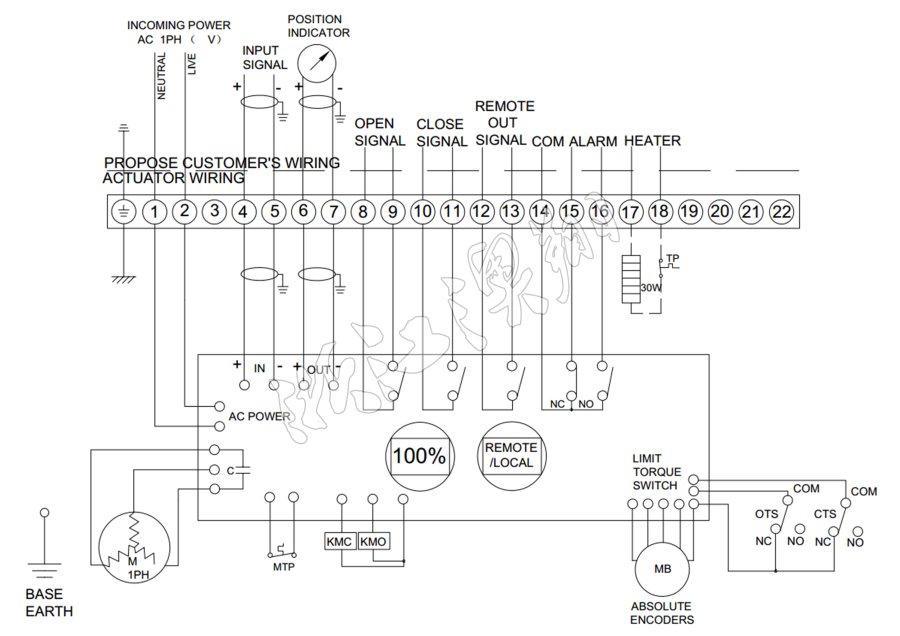

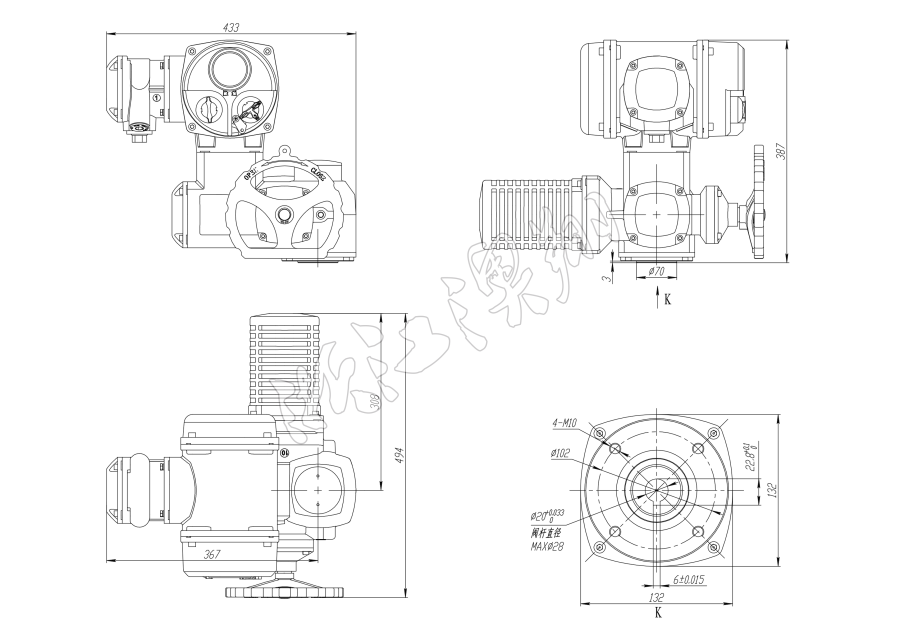

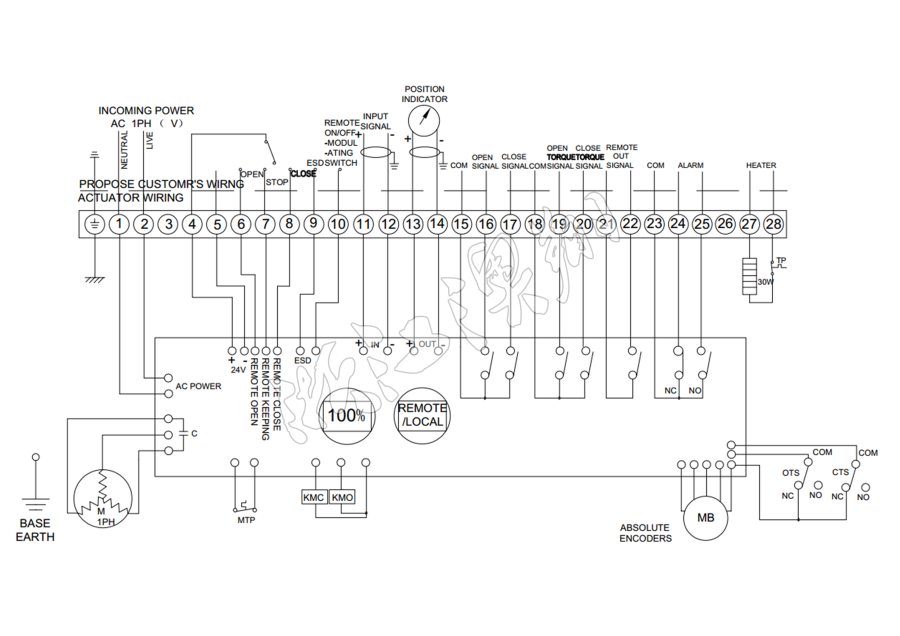

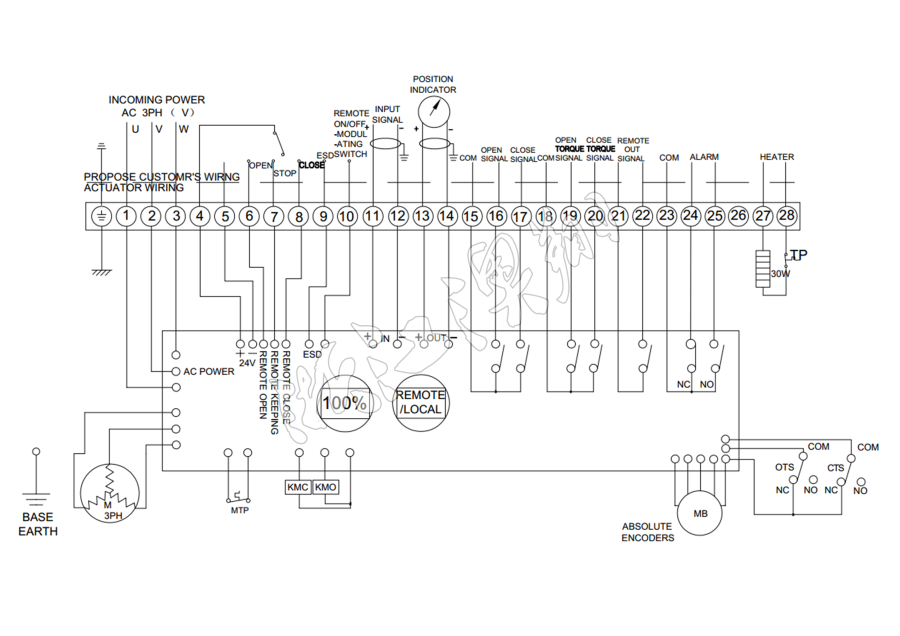

2.14线路

控制线路符合单相或三相电源标准,线路布置紧凑合理,(可根据客户要求另行设计。)提供多种控制方式,轻松与DCSPLC连接,并提供多种反馈信号。

3、主要技术参数、规格

3.1 AOX-M系列电动执行器技术参数

型号

输出扭矩

速度

最大轴径

电机F

额定电流(A50HZ

法兰

型号



三相

M

RPM

mm

W

380V

ISO5211

Kg

AOX-M-007

70

45

Ф28

400

2.25



F10



32

70

90

400

1.67

AOX-M-010

120

35



Ф28



600

4.18



F10



38

120

70

600

3.12

120

105

800

5.15

AOX-M-020

200

34



Ф40



1100

3.85



F14



68

200

67

1100

5.65

AOX-M-050

500

34



Ф40



1100

9.58



F14



70

500

67

1500

14.8

AOX-M-080

1000

33

Ф55

4000

19.5

F16



3.2标准规格

外壳

防水级别IP67IP68可选),NEMA4 and 6

电机电源

标准:380V AC三相

可选:110/220V AC 单相,440V AC 3, 50/60Hz, ±10%

电机

鼠笼式异步电机

限位开关

/关,各1   SPDT,250V AC 10A(基本开关型)

辅助限位开关

/关,各1   SPDT,250V AC 10A(基本开关型)

扭矩开关

/关,各1   SPDT,250V AC 10A

操作温度

内置热保护,开120℃ ±5 /120  ±5

手动操作

机械自动离合机构,配手轮操作

自锁装置

蜗轮,蜗杆机构提供自锁(速度加快,自锁性能会下降)

干燥器

7-10W (110/220V AC)    防冷凝(根据工况,可能会做调整)

接线孔

双密封 3个线揽接入口 NPT3/4

环境温度

-20--+70



00号执行器专用油



球墨铸铁,高强铝合金,钢,铝青铜,聚碳酸脂

环境温度

最大(Max) 90 RH

非凝结

抗震性能

X Y Z 10g,0.234 Hz,30分钟

外 涂 层

干粉,环氧聚酯,具有超强防腐功能

过载保护

超过扭矩峰值的过载保护

显示界面

LED显示屏(智能调节型)

设置方式

非侵入式设定(免开盖设置型)

电气方式

一体式控制单元配非侵入式旋纽开关
