三通电动球阀

关注次数:

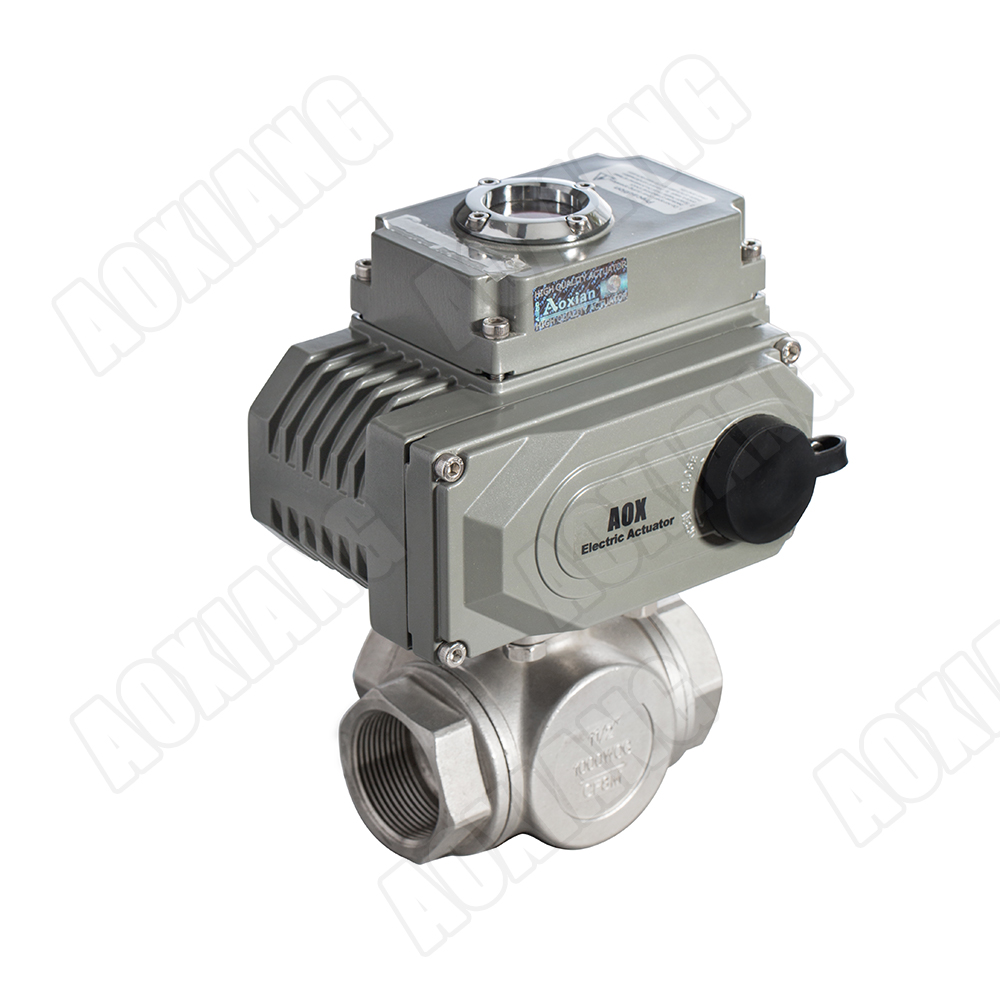

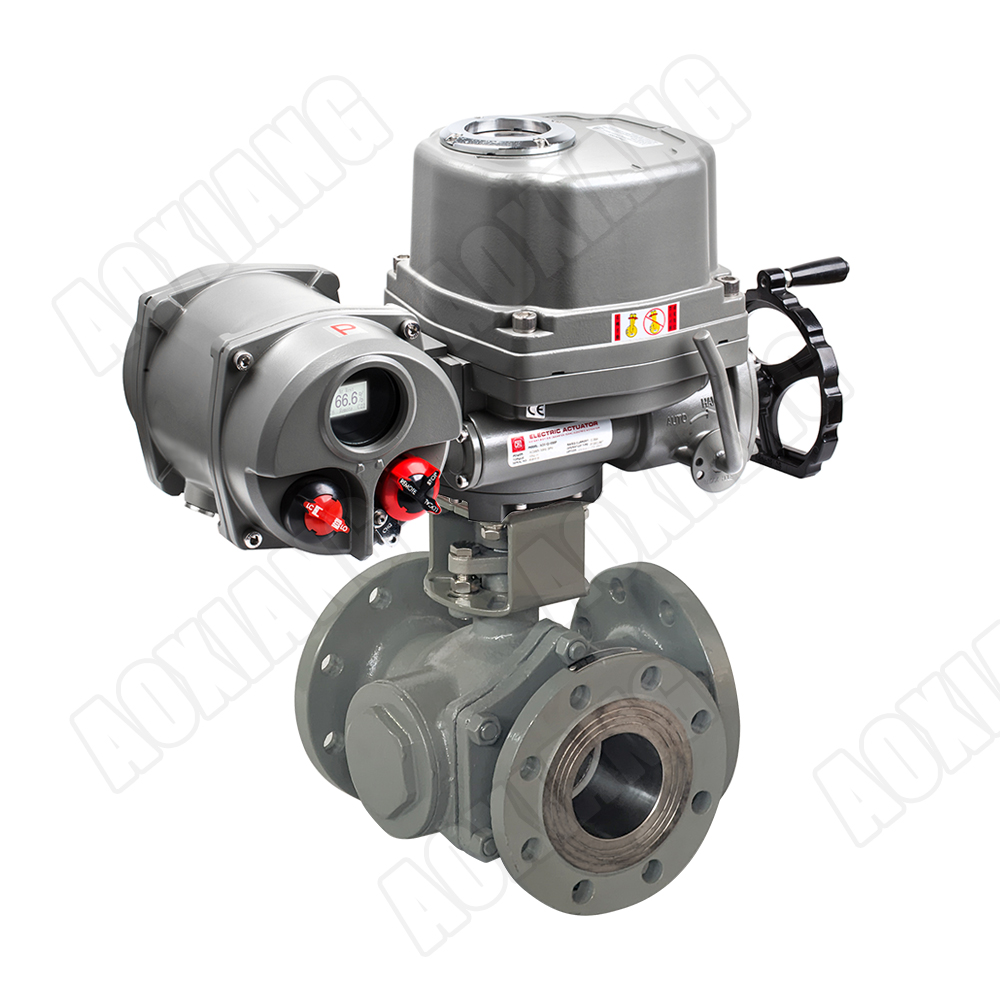

三通电动球阀

一、产品概述
    三通电动球阀采用AOX型回转式角行程电动执行机构,以AC 220V、AC 380V或DC 24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节或二位切换控制。
    三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液体、气体、蒸汽等介质的配比调节与控制。
二、产品特点
1.三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3.四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。
4.T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。
三、阀门参数


形式

T型、 L型三通球阀

公称通径DN(mm)

DN15~DN300

公称压力

1.6、2.5、4.0、6.4MPa

流体范围

空气、水、气体、石油和石化产品、腐蚀性介质

工作温度

硬密封:-40~300℃

软密封:-40~180℃

泄漏量

0  符合ANSIB16.104 5级标准

主要材质

阀体

(1)WCB  (2)304  (3)316  (4)316L

阀芯

(1)304    (2)316  (3)316L

阀座形式

不锈钢可动硬密封、PTFE软密封。

表面处理

抛光


四、安装尺寸


公称通径
DN

尺  寸(mm)

执行机构选配
(常温常压)

L

L2

B

D1

D2

H

Z-d

T

15

161

40

150

65

95

142.5

4-14

14

AOX-005

CHQ-005

20

161

40

160

75

105

148.0

4-14

14

AOX-005

CHQ-005

25

161

40

180

85

115

170.5

4-14

14

AOX-008

CHQ-008

32

161

40

200

100

135

177.5

4-18

16

AOX-008

CHQ-008

40

188

40

220

110

145

203.5

4-18

16

AOX-010

CHQ-010

50

188

40

240

125

160

209.0

4-18

16

AOX-015

CHQ-015

65

188

40

260

145

180

235.5

4-18

18

AOX-015

CHQ-015

80

268

40

280

160

195

271.5

8-18

20

AOX-020

CHQ-020

100

268

40

320

180

215

366.0

8-18

20

AOX-030

CHQ-030

注:以上选配参数仅供参考,具体以实际情况为准。
