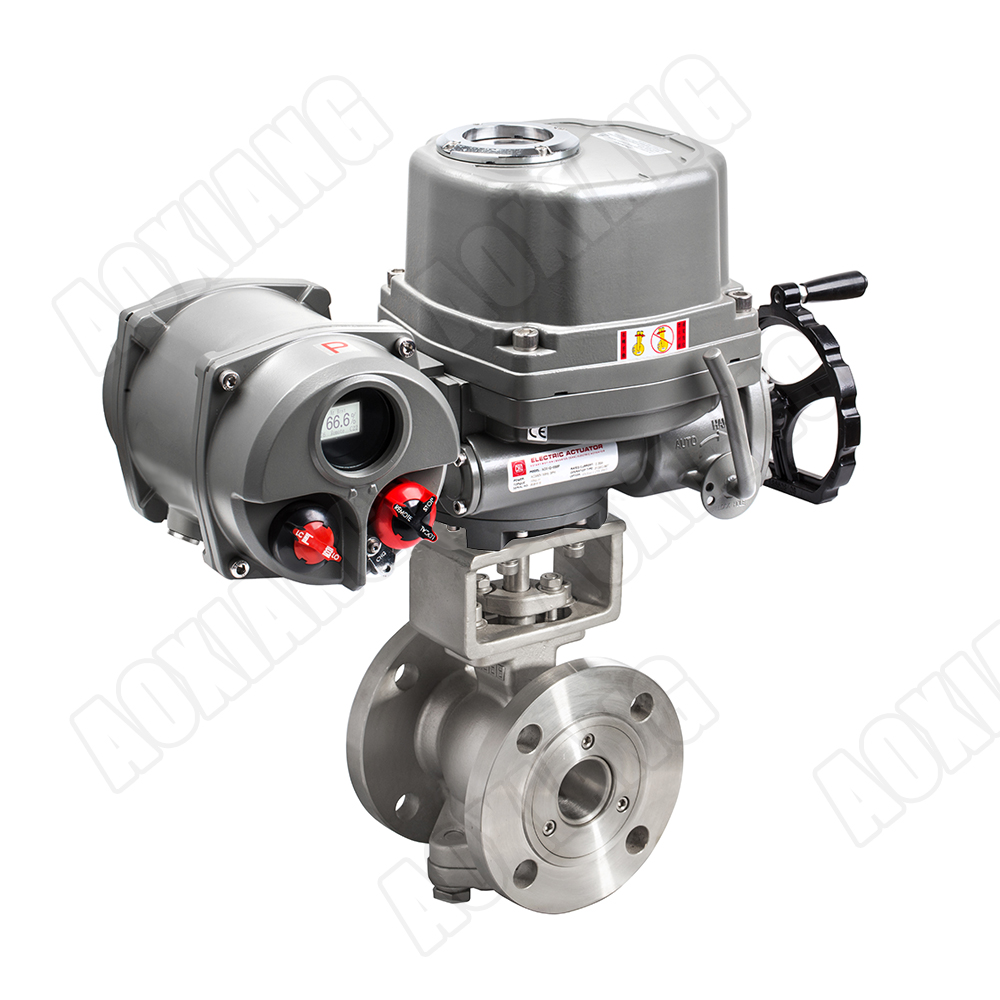

V型调节电动球阀

关注次数:
V型调节电动球阀

一、产品概述
电动V型调节球阀,配用AOX系列执行机构,无需另配伺服放大器,输入(4-20mADC或1-5ADC)信号及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将纤维切断,防止卡死。具有流通能力,调节精度高,可调比大,密封性好,重量轻等特点。适用于除小口径,角型、三通连接外的大部分场合,是替代进口产品的最佳产品,特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。
二、产品特点
1.引进德国技术设计结构简单、重量轻、材料成本低,比同样流通能力的直行程调节阀更经济;
2.不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
3.防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
4.具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
5.当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结、含纤维质的流体、料浆类流体、高粘度流体,含聚合物、颗粒物、结晶体等流体控制场合。三、阀门规格参数


公称通径DN(mm)

25~400

公称压力PN(MPa)

1.6~6.4

公称压力Ps(MPa)

强度试验

2.4~9.6

密封试验

1.76~7.0

材料\代号

C

P

R

主要
零件

阀体

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球杆

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

聚四氟乙烯、不锈钢、硬质合金

填料

聚四氟乙烯、柔性石墨

适用
工况

适用介质

水,蒸汽,油品

硝酸类

醋酸类

适用温度

-28~400℃

-28~500℃

连接形式

对夹式、法兰式,法兰按JB79-59标准

四、安装尺寸



公称通径
DN(mm)

尺    寸 (mm)

执行机构选配
(常温常压)

A

ΦD

H1

H2

H

F

F1

15

62

Φ64

74

75

390

161

40

AOX-005

CHQ-005

20

62

Φ64

74

75

390

161

40

AOX-005

CHQ-005

25

62

Φ64

74

75

390

161

40

AOX-008

CHQ-008

32

62

Φ78

80

75

400

188

40

AOX-010

CHQ-010

40

62

Φ82

85

75

405

188

40

AOX-010

CHQ-010

50

75

Φ100

87

95

430

188

40

AOX-010

CHQ-010

65

80

Φ120

105

115

460

188

40

AOX-015

CHQ-015

80

100

Φ131

115

125

520

268

40

AOX-020

CHQ-020

100

115

Φ158

125

125

530

268

40

AOX-020

CHQ-020

125

130

Φ180

140

155

570

268

40

AOX-020

CHQ-020

150

160

Φ216

153

165

600

268

40

AOX-040

CHQ-040

200

200

Φ268

200

195

680

268

40

AOX-040

CHQ-040

250

240

Φ325

225

225

730

268

40

AOX-060

CHQ-060

注:以上选配参数仅供参考,具体以实际情况为准
