电动蝶阀 当前位置:首页 > 电动蝶阀

AOX法兰电动蝶阀

电动蝶阀是由蝶阀与CHQ或AOX系列执行机构配套

电动蝶阀的特点:

1、启闭方便迅速、省力、流体阻力小,可以经常操作。

2、结构简单,体积小,重量轻。

3、可以运送泥浆,在管道口积存液体较少。

4、低压下,可以实现良好的密封。

5、调节性能好。

  • 性能特点
  • 技术参数
  • 外形尺寸
  • 线路图
  • 下载文档

一、产品概述

电动蝶阀是由蝶阀与CHQ或AOX系列执行机构配套。电动法兰蝶阀通常由角行程电动执行机构和蝶阀整体通过机械连接,经过安装调试后共同组成。电动法兰蝶阀只需旋转90°即可快速启闭,操作简单,同时具有良好的流体控制特性。主要适用安装于石油、化工、冶金、电站、城市给排水、环保、食品、造纸等工业系统中环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。

二、法兰电动蝶阀的特点:

1、法兰电动蝶阀是采用三维偏心密封结构,阀座和蝶板在开合时几乎没有磨损,具有密封性更好的优点。

2、法兰电动蝶阀阀的密封圈采用不锈钢制造,具有金属密封和弹性密封的双重优点。

3、法兰电动蝶阀的阀体上盖覆焊硬合金,上盖耐磨性好,使用寿命长。

4、大直径规格采用高强度、高过流面积、小流量的细纱机结构。

三、法兰电动蝶阀结构特征:

1、法兰电动蝶阀采用双偏心结构,密封功能越来越紧密,密封性能可靠。

2、法兰电动蝶阀的密封材料选用不锈钢和耐油橡胶对,使用寿命长。

3、橡胶密封圈可以放置在阀体上,可以放置在蝶板上,不同特性的介质可供用户选择。

4、法兰电动蝶阀的蝶板采用框架结构,强度高,流通面积大,流动阻力小。

5、本实用新型能有效防锈,只要更换密封座的密封材料,即可在不同介质中使用。

电动法兰蝶阀

四、法兰电动蝶阀性能特点:

1、一种可远程控制的自控蝶阀,同时具备法兰蝶阀的特点,可配蝶阀口径较广;

2、电源是电动蝶阀的驱动能源,动力源广泛,适用范围广,节省人力资源,更有工作效率;

3、操作方便,容易满足各种控制要求,选配不同的电动执行器就可实现,信号反馈、调节流量、防爆等功能;

4、可实现超小型化,可实现机械自锁性,可更换不同密封圈,满足不同工况。

五、法兰电动蝶阀阀工作原理:

利用电动执行器输入0-10毫安的标准信号,电机组带动齿轮涡轮蜗杆转角力矩带动碟板旋转。阀门处于完全开启位置时,蝶板厚度是介质流经阀体的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边,采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷,如果要求电动法兰蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。

六、电动蝶阀的安装注意事项

1、开箱后阀门要及时安装,请勿随意松动阀门上的任何紧固螺钉或螺母;

2、电动蝶阀可以安装在任意角度的管道上,为了维护方便建议不要倒置安装;

3、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中,螺钉均匀拧紧,密封面必须贴合完整;如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板,或顶住蝶板造成阀杆处泄漏。

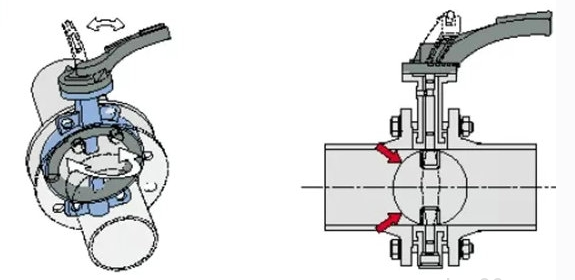

电动蝶阀安装

电动蝶阀生产厂家:浙江澳翔自控科技有限公司(AOXIANG)致力于研发,设计,制造电动球阀、执行器已有20余年历史,我们秉持严谨,可靠的原则,凭借多年丰富的现场应用经验,为压力,流量和液位等流体控制应用领域提供优质的电动阀门、电动执行器(角行程电动执行器、直行程电动执行器、多回转电动执行器)、电动蝶阀、电动球阀及解决方案。如有疑问可以点击“立即咨询”按钮,我们将在24小时内与您取得联系!
