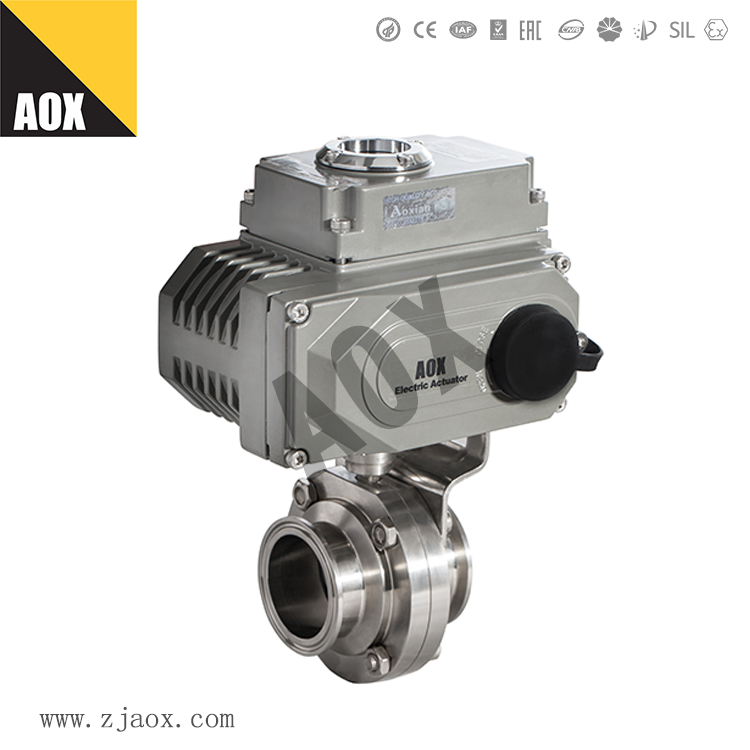

电动卫生蝶阀

关注次数:
电动卫生蝶阀

一、产品概述

  电动卫生级蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、拆装方便等优点。

二、执行标准

设计标准:GB/ T2238-1989

法兰连接尺寸:GB/ T9113 1-2000;GB/T9115.1-2000;JB78

结构长度:GB/T 12221-1989

压力试验:GB/T 13927-1992;JB/T 9092-1999

三、技术参数

公称通径 DN(mm) 15-150
公称压力 PN(Mpa) 0.6 1 1.6
试验压力 强度试验 0.9 1.5 2.4
试验压力 密封试验 0.66 1.1 1.76
试验压力 气密封试验 0.6 0.6 0.6
适用介质 空气、水、蒸汽、油品等
驱动形式 电传动
连接方式 快装式、卡箍式、外螺纹、焊接式等

四、主要零件材质

  零件名称   材料
阀体 304、316、316L
蝶板 304、316、316L
密封面 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟

五、蝶阀密封材料选用和适合温度

材料品种 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英文简称 PTFE SI VION NR PA
型号代号 F或XC、JC XD或JD XE或JE X1 N
耐最高温度 232℃ 250℃ 204℃ 85℃ 93℃
耐最低温度 -268℃ -70℃ -23℃ -20℃ -73℃
使用工作温度 -30℃~150℃ -30℃~150℃ -30℃~150℃ -30℃~150℃ -30℃~150℃
