电动三偏心硬密封蝶阀

关注次数:

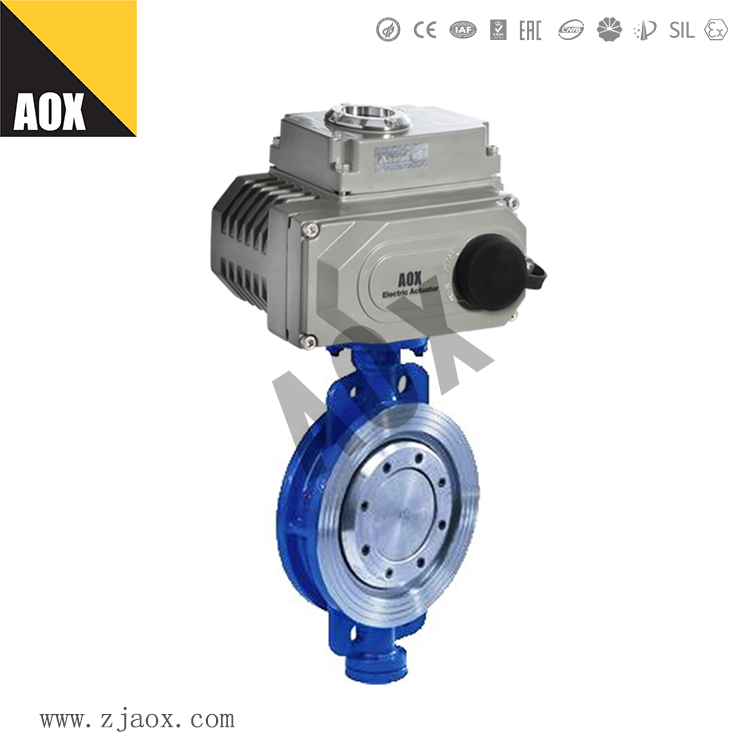

电动三偏心硬密封蝶阀

一、产品概述

采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和截断流体使用。

该阀采用三偏心结构,阀座与蝶板密封面均采用铸钢和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

二、产品特点

1.本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越关越紧的密封功能。

2.密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3.蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。

4.本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

5.驱动装置可以多工位(旋转90° 或 180°)安装,便于用户使用。

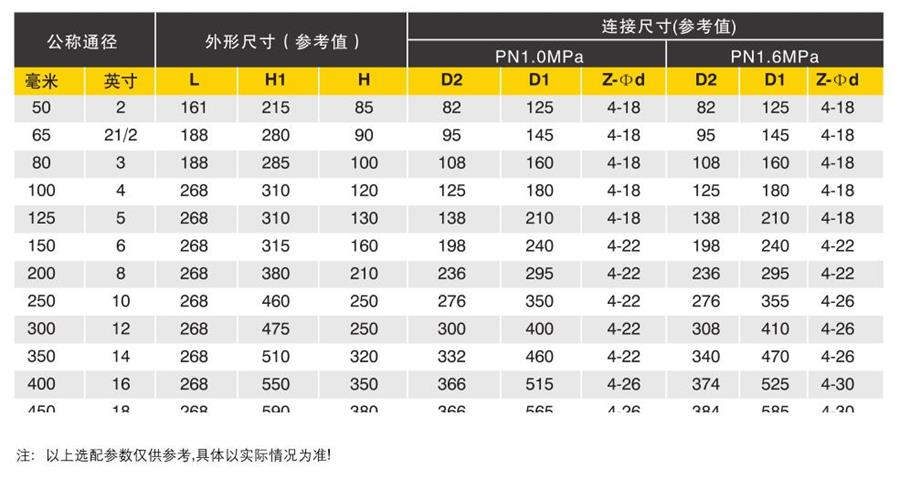

三、技术参数

公称通径DN(mm) 50-600(mm)
公称压力PN(Mpa) 1.0(MPa) 1.6(MPa)
公称压力PS(Mpa) 强度试验 1.5(MPa) 2.4(MPa)
密封试验 1.1(MPa) 1.76(MPa)
材料/代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
蝶板 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 23r13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 四氟不锈钢
填料 四氟柔性石墨
适用工况 适用介质 水、蒸汽、油 硝酸类 醋酸类
适用温度 适用温度碳钢:-29℃~-425℃不锈钢:-40℃~-600℃
