防爆型电动球阀的组成和技术参数

发布日期:[2022-09-06] 点击率:

防爆型电动球阀有角行程防爆电动执行器及球阀球体组成,是由电子式角行程电动执行机构3610R或HQ系列与球阀调节机构组成。

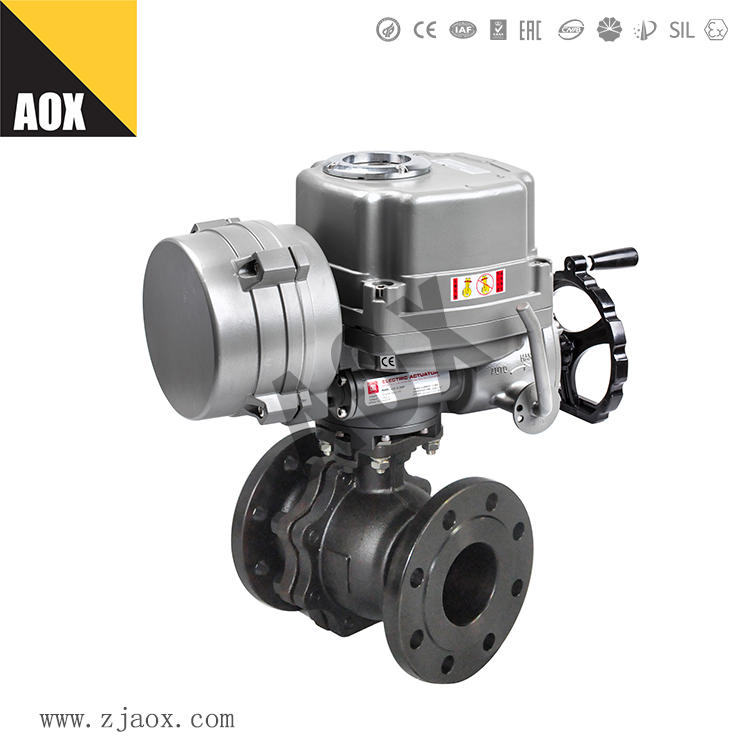

CHQ防爆电动球阀



防爆型电动球阀技术参数


公称通径(mm):1520253240506580100125150200250300

流量系数Kv:21387211217027338451294014522222358951287359

公称压力(MPa):PN1.6、2.5、4.0、6.4MPa

泄漏量:软密封:零泄漏;硬密封:≤额定流量的10-5

阀体形式:两段式阀体(浮动球体)两段式阀体(固定球体)

阀芯形式:“O”型球形阀芯

密封填料:聚四氟乙烯(PTFE)、金属石墨缠绕垫片

连接形式:法兰、焊接、螺纹

流量特性:近似快开特性


角行程电动执行器



可调范围:DN15-65DN80-300 250:1350:1

基本误差:±1%

死区:≤1%

回差:≤1%

适用温度:密封面 PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃

配置执行机构:可配HQ、361R等系列角行程防爆电动执行机构、控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)。
