如何区分电动闸阀和截止阀?

发布日期:[2022-03-21] 点击率:

在行业中电动闸阀常常被大家与截止阀混为一谈,确实两者的功能非常相似,下面由澳翔电动闸阀厂家为大家介绍一下如何区分电动闸阀和截止阀吧!

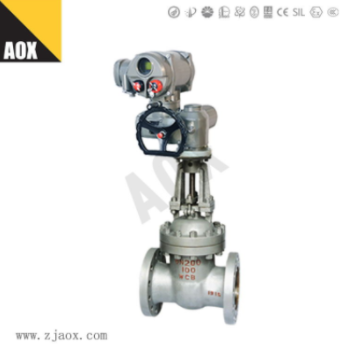

电动闸阀


区分电动闸阀和截止阀可以从以下几点入手:


从结构上:


电动闸阀长度比截止阀短,高度比截止阀高,明杆电动闸阀安装需注意高度。这在安装空间有限的情况下选型要注意的。电动闸阀可依靠介质压力紧紧与密封面紧闭,从而达到不泄露的效果。当启闭时阀芯和阀座密封面始终接触并相互磨擦,因此密封面容易磨损,电动闸阀处于接近关闭时,管道前后压差很大,使密封面磨损更加严重。


从原理上:


截止阀和电动闸阀在原理上的区别为,截止阀是上升阀杆式的,手轮跟着阀杆一起做旋转和上升运动。电动闸阀是手轮旋转,阀杆做上升运动。流量各不相同,电动闸阀要求全开或者全关,而截止阀则不需要。截止阀有规定进口和出口方向;电动闸阀没有进出口方向要求。


从流向上:


截止阀是低进高出,从外观看有明显的管道不在一相水平线上。电动闸阀流道在一个水平线上。电动闸阀的行程比截止阀的要大。


从安装上:


电动闸阀的流向,从两方进入效果都一样。


截止阀在安装时有两种方式,一种是介质可以从阀芯的下方进入,优点是当阀门关闭时盘根不受压力,可以延长盘根的使用寿命,并可以在阀前管道承压的情况下,进行更换盘根的工作;缺点是阀门的驱动转矩较大,是上方流进的1倍左右,阀杆受的轴向力大,阀杆容易弯曲。所以此方式一般只适用于小口径截止阀(DN50以下),DN200以上的截止阀都选用介质从上方流入的方式。(电动截止阀一般是采用介质从上方进入的方式。)介质从上方进入方式的缺点正好与下方进入方式相反。


从密封面上:


截止阀的密封面是阀心的一个小梯形侧面(具体看阀心的形状),一旦阀心脱落,相当于阀门关闭(如果压差大,当然关不严,不过止逆效果还不错),电动闸阀是靠阀心闸板的侧面来密封,密封效果不如截止阀,阀心脱落也不会像截止阀那样相当于阀门关闭。
